I levatori Farrat migliorano le prestazioni dei macchinari di grandi dimensioni, di precisione e con banchi lunghi, aumentando la precisione di allineamento, la rigidità e la stabilità: rappresentano infatti il metodo più accurato per l’allineamento di precisione.
Levalatori
Miglioramento delle prestazioni delle macchine di grandi dimensioni, di precisione e a letto lungo
I levatori Farrat migliorano le prestazioni dei macchinari di grandi dimensioni, di precisione e con banchi lunghi, aumentando la precisione di allineamento, la rigidità e la stabilità: rappresentano infatti il metodo più accurato per l’allineamento di precisione.
Le macchine di grandi dimensioni necessitano generalmente di fondamenta solide, sia per rinforzare il basamento della macchina sia per ridurre le vibrazioni grazie allo smorzamento di massa. I levatori Farrat costituiscono il collegamento fondamentale tra la macchina e la fondazione, consentendo loro di diventare un unico insieme. Una macchina appoggiata su supporti instabili equivale a non avere alcuna fondazione.
Possono essere completamente incassati nella malta, ottenendo così un supporto praticamente integrato o incassato che aumenta notevolmente la rigidità della base della macchina e crea una perfetta integrazione tra la macchina e la fondazione..
Gamma di levalatori Farrat
I levatori Farrat superano tutte le carenze dei supporti a vite di sollevamento. Questi ultimi sono generalmente inadeguati per il sostegno di macchine di grandi dimensioni, poiché fungono praticamente solo da supporti di rotazione e non sono quindi sufficientemente rigidi né in senso orizzontale né in senso verticale. Sotto carichi eccessivi si deformano, limitando così la tensione dei bulloni di fissaggio e creando sollecitazioni localizzate sia sul basamento della macchina che sulla piastra di supporto..

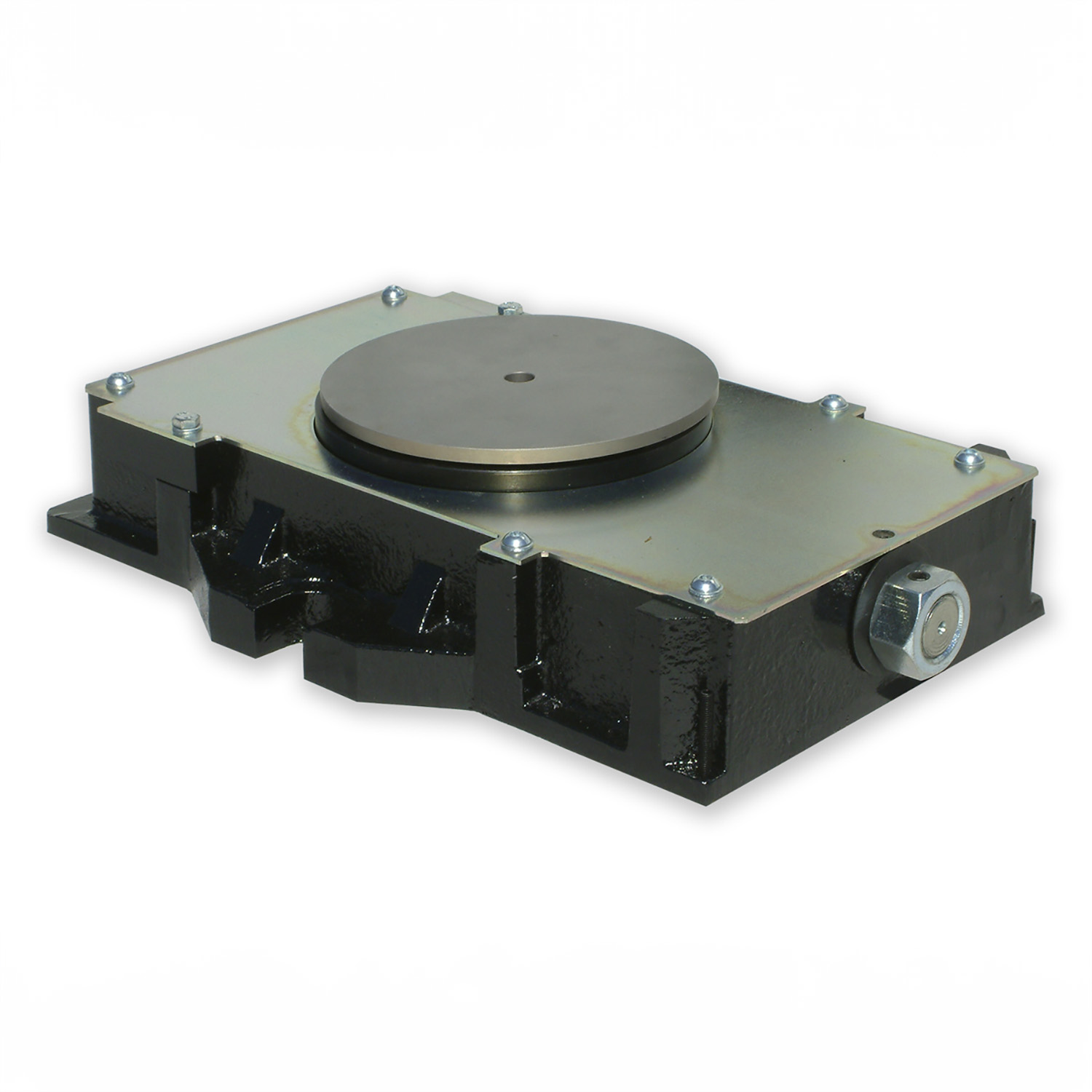

- I nostri elevatori Levalator sono costituiti da una base in ghisa di alta qualità lavorata internamente per sostenere il cuneo inferiore (in ghisa di alta qualità), azionato da una vite e interamente lavorato, che a sua volta solleva il cuneo superiore in acciaio, anch’esso interamente lavorato.
- Un disco sferico interamente lavorato a macchina è inserito in una cavità sferica sulla superficie superiore del cuneo in acciaio, fornendo un appoggio sferico che consente di correggere il disallineamento e gli angoli complessi tra la macchina e la fondazione.
- Le viti di livellamento ausiliarie presenti nella base consentono di allineare i Levalator nelle installazioni in cui questi ultimi vengono pre-calcinati prima dell’installazione della macchina.
Supporti di precisione per levalatori
Capacità di carico
| Carico massimo per unità* (kN)) | Peso massimo della macchina (kN)) | Capacità massima di sollevamento (kN)) | Coppia di regolazione specifica (Nm/10 kN)) | Regolazione massima Coppia (mm)) |
Regolazione dell'altezza per giro completo (mm)) |
Rigidità verticale (N/µm)) |
|
|---|---|---|---|---|---|---|---|
| LA4 | 240 | 40 | 80 | 4 | 100 | 0.40 | 2500 |
| LA8 | 400 | 80 | 160 | 7.7 | 115 | 0.25 | 6500 |
| LA16 | 600 | 160 | 200 | 8.9 | 200 | 0.25 | 8000 |
*Carico massimo ultimo composto da: Macchina + Pezzo + Tensione del bullone + Momento + Forze dinamiche
Dimensioni del prodotto
| Rif. | L (mm)) | L1 (mm)) | L2 (mm)) | B1 (mm)) | B2 (mm)) | B3 (mm)) | L (mm)) | H-centro (mm)) | H-min (mm)) | H-max (mm)) | Regolazione (mm)) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LA4 | 247 | 119 | 128 | 156 | 135 | 128 | 18 | 75 | 69 | 81 | +6.0 |
| LA8 | 305 | 145 | 160 | 210 | 185 | 170 | 23 | 82 | 76 | 88 | +6.0 |
| LA16 | 370 | 180 | 190 | 260 | 230 | 210 | 26 | 84 | 78 | 90 | +6.5 |

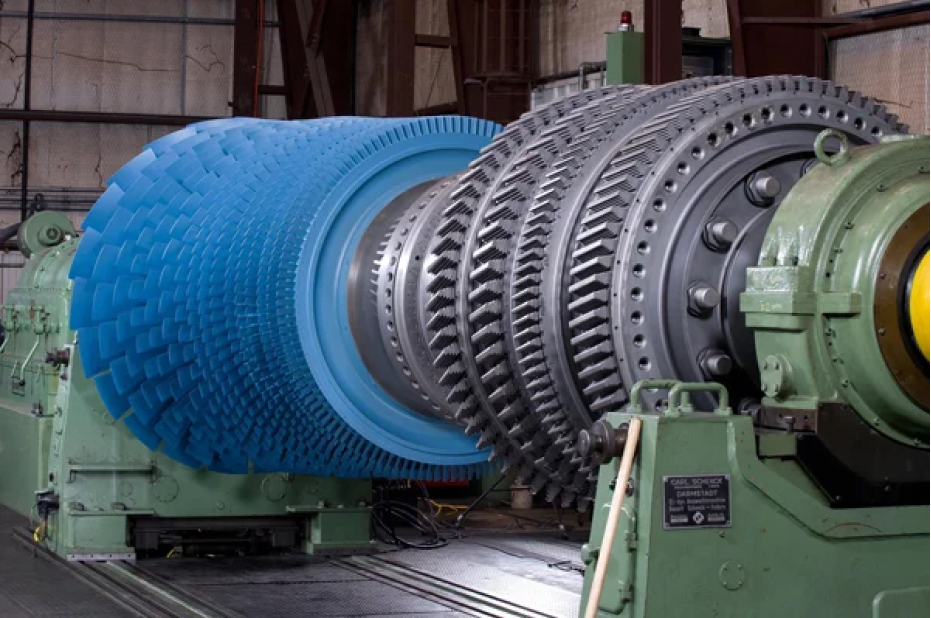

Caratteristiche e vantaggi
- Allineamento di precisione per le macchine
- Supporto rigido per la massima rigidità del basamento della macchina
- Integrazione totale macchina-fondazione
- Altezza complessiva ridotta per garantire un baricentro basso della macchina
- Installazione sistematica e prevedibile di macchine di precisione
- Regolazione di precisione per ottenere un allineamento molto fine
- Elevate tensioni dei bulloni senza distorsione del letto
- Campo di regolazione dell’altezza di tipo micro-metro di 12 mm
- Possibilità di effettuare successive regolazioni dell’allineamento
- Per macchine con variazioni significative nella distribuzione del carico
- Nessuna forza orizzontale applicata durante la regolazione
- Elevato rapporto tra forza di sollevamento e coppia di regolazione
- Sviluppato e prodotto nel Regno Unito da Farrat

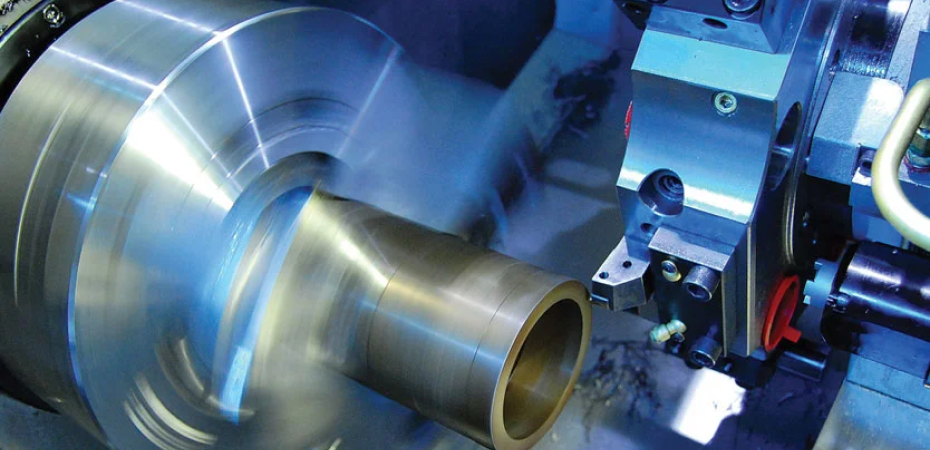

Applicazioni dei macchinari
Macchine utensili a bancale lungo, rettificatrici per rulli, torni-fresatrici e rettificatrici, centri di lavoro, turbomacchine, turbine a vapore, turbine a gas, laminatoi e grandi macchinari di processo.
