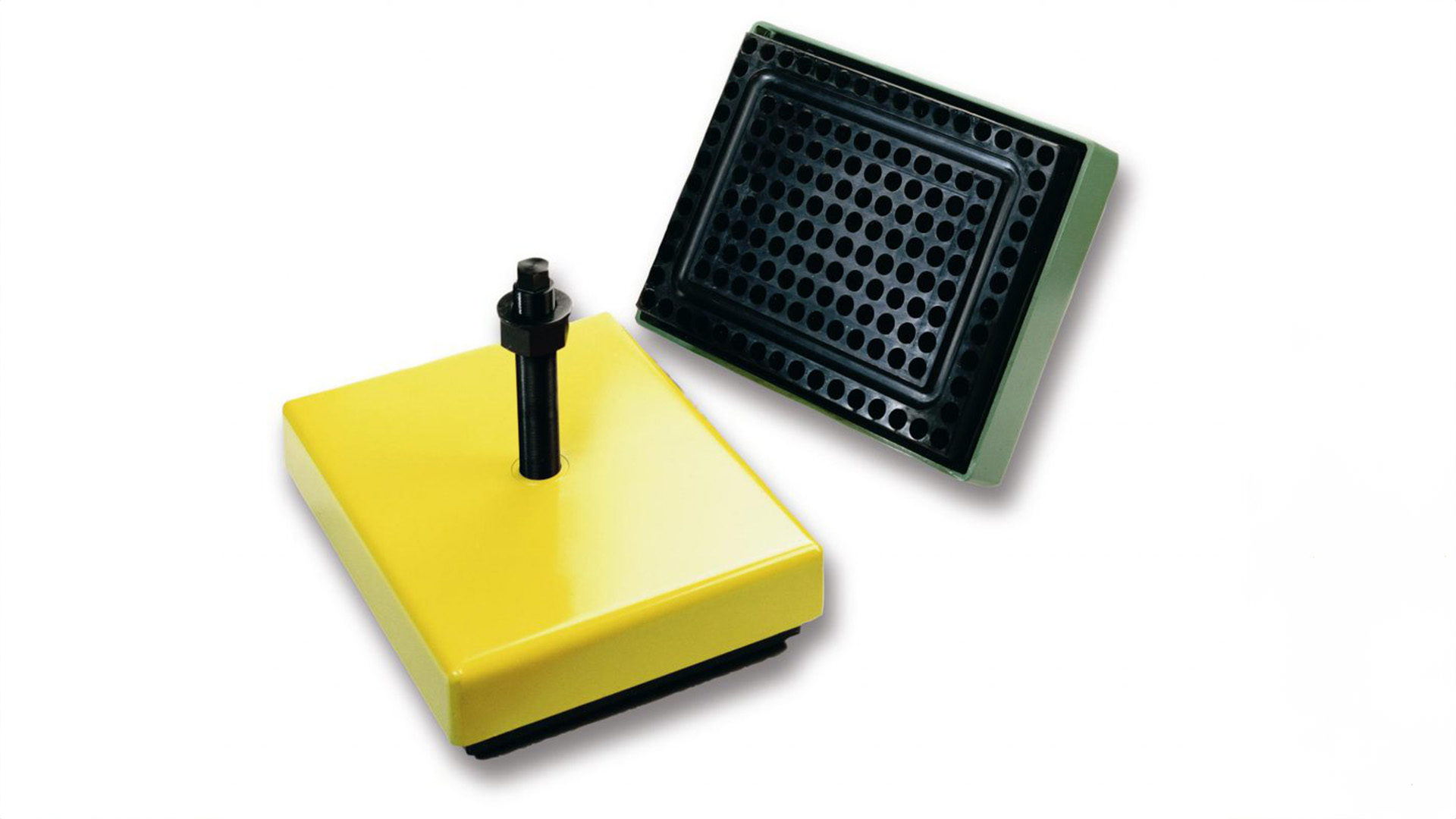

Isobloc

Gli Isobloc di Farrat sono stati sviluppati specificamente per le presse meccaniche, sebbene il loro impiego non sia limitato a queste, al fine di garantire un efficace assorbimento degli urti in senso verticale e orizzontale, l’isolamento dalle vibrazioni e lo smorzamento, nonché un livellamento facile e preciso su una scala molto più ampia rispetto agli Isomount.

Gli Isobloc di Farrat sono la scelta ideale per l'attenuazione di urti e vibrazioni in presenza di carichi elevati.

I nostri Isoblocs offrono una soluzione semplice, economica e flessibile per la progettazione della disposizione di fabbriche o locali tecnici, consentendo una facile installazione e spostamento delle macchine senza necessità di fissaggio con bulloni o cementazione.

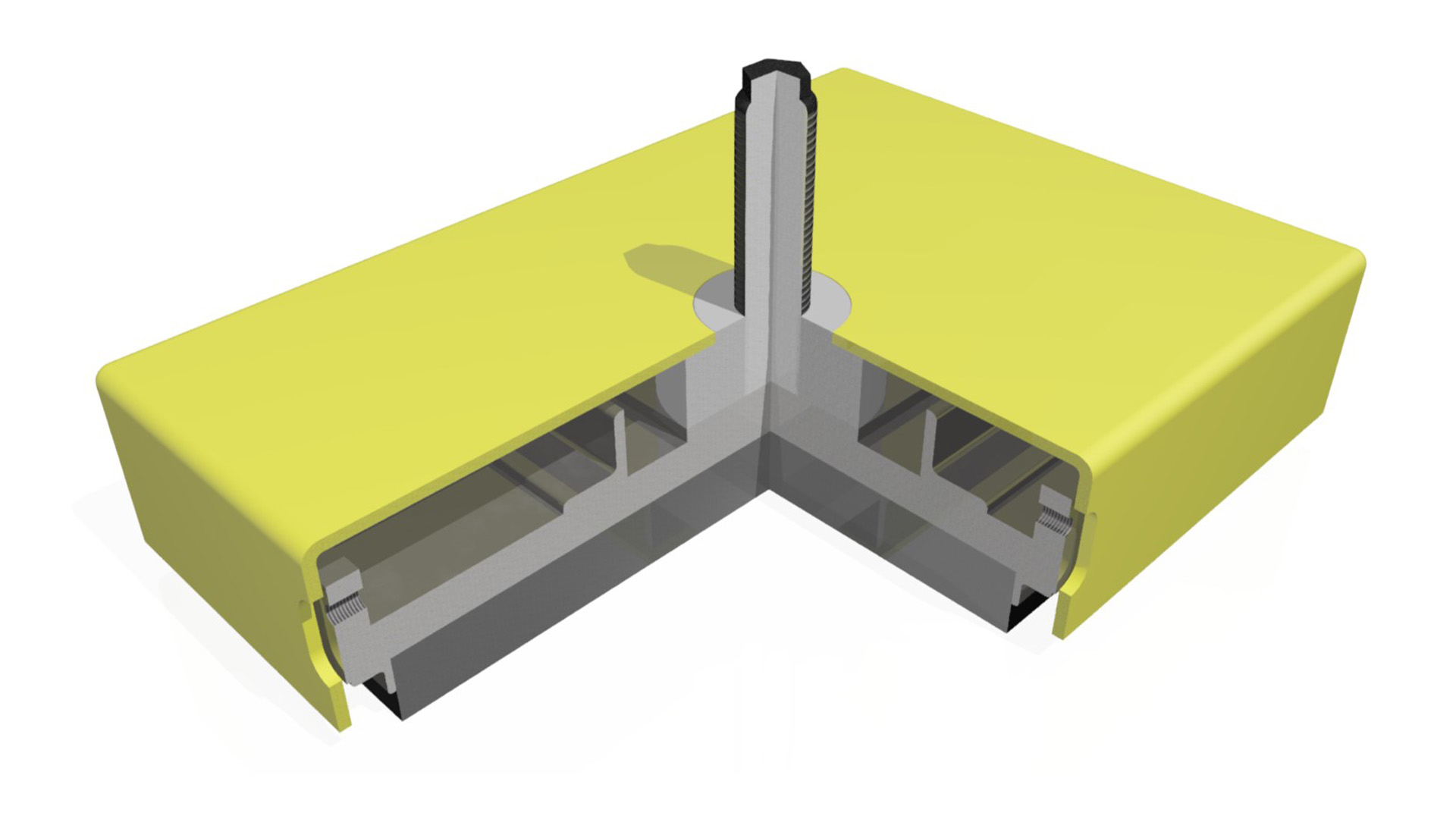

Gli Isobloc sono realizzati in acciaio verniciato a polvere di altissima qualità e materiali isolanti Farrat in NBR. Il loro design è stato costantemente perfezionato per garantire una lunga durata nel tempo contro il deterioramento meccanico e la corrosione chimica. Ciò è dimostrato da centinaia di applicazioni industriali in tutto il mondo..

Informazioni tecniche

Isoblocchi Farrat

Gli Isobloc Farrat sono realizzati in acciaio verniciato a polvere di altissima qualità e materiali isolanti Farrat in NBR.

Il loro design è stato costantemente migliorato per garantire una lunga durata nel tempo contro il deterioramento meccanico e la corrosione chimica. Ciò è dimostrato da centinaia di applicazioni industriali in tutto il mondo.

La portata varia da 7.500 kg a 50.000 kg per ogni supporto.

Contatto

Gamma di dimensioni Isobloc

Dimensioni e capacità

Isobloc (ISO)	Varianti ISB		Unità	ISB 10	ISB 25	ISB 50
Carico massimo/montaggio	-70		kg	7,500	18,000	36,000
Carico massimo/montaggio	-80		kg	10,000	25,000	50,000
Copertina	Lunghezza	Lc	mm	285	434	675
Copertina	Larghezza	Bc	mm	234	334	475
Base in gomma	Lunghezza	Lr	mm	250	400	600
Base in gomma	Larghezza	Bc	mm	200	300	400
Altezza complessiva di montaggio (a vuoto) Max	Min	Hmin	mm	87	87	150
Altezza totale del supporto (a vuoto))		Hmax	mm	109	109	180
Regolazione dell'altezza			mm	22	22	30

Schizzo di montaggio

Costante elastica statica (K))

Isobloc (ISO)	Varianti ISB	Unità	ISB 10	ISB 25	ISB 50
Verticale	-70 Ksv	kN/mm	6.25	15	29
Orizzontale	-70 Ksv	kN/mm	2.3	5.5	10
Verticale	-80 kSv	kN/mm	9	22	42
Orizzontale	-80 kSv	kN/mm	3.3	8	14
Fattore di smorzamento	- C/cc	-	0.09	0.09	0.09
Rapporto tra modulo dinamico e statico	-	-	2.4	2.4	2.4

Viti di regolazione standard (SH)

Acciaio zincato grado 8.8 con 1 dado e 1 rondella - Dimensioni in mm
Per la variante ISB		10	10	10,25	25,50	25,50	50
Fili	SH	M24 x 1,5	M30 x 1,5	M36 x 1,5	M42 x 1,5	M48 x 2,0	M56 x 2,0
AF	mm	17	24	27	32	36	41
Lunghezza - Lo* (da specificare))	mm	170	170	220	220	220	220
Lunghezze - L1	mm	160	160	200	200	200	260

Caratteristiche e vantaggi

Capacità di carico fino a 50 tonnellate
Regolazione dell’altezza con filettatura fine di precisione
Prestazioni eccellenti e comprovate nell’isolamento da urti e vibrazioni, sia in senso verticale che orizzontale
Installazione a macchina senza bullonatura o stuccatura

Selezione Isobloc Farrat

Scegliere i supporti in modo che il risultato dell’equazione riportata di seguito rientri nel carico massimo per supporto indicato nella tabella sopra. Se la macchina è composta da sezioni, calcolare il carico per supporto per ciascuna sezione:

Macchina + utensile + pezzo da lavorare Peso (kg) / Numero di supporti

Esempio di ordine (supporto + gruppo vite): ISB10-70 + SH30x1,5×170
