Isomounts

I sistemi Farrat Isomounts offrono una soluzione semplice, economica e flessibile per la progettazione degli spazi in fabbrica o nei locali tecnici, consentendo una facile installazione e spostamento delle macchine senza necessità di fissaggio con bulloni o cementazione.

Efficace assorbimento degli urti verticali e orizzontali, isolamento delle vibrazioni e smorzamento, nonché livellamento facile e preciso

I sistemi Farrat Isomounts sono stati progettati per garantire un efficace assorbimento degli urti in senso verticale e orizzontale, l’isolamento dalle vibrazioni e lo smorzamento, oltre a un livellamento facile e preciso, per un’ampia gamma di macchinari e attrezzature.

Informazioni tecniche

Caratteristiche e vantaggi

Prestazioni di isolamento da urti e vibrazioni verticali e orizzontali
Migliorano le prestazioni, riducono l’usura e abbassano i livelli di rumorosità delle macchine
Installazione della macchina semplice ed economica
Presa ad alto attrito per non far muovere le macchine
Flessibilità nella configurazione dello stabilimento (senza fissaggio con bulloni né cementazione))
Design resistente e durevole
Realizzato con materiali di altissima qualità
Resistente agli oli e alle sostanze chimiche
Migliaia di applicazioni industriali in tutto il mondo

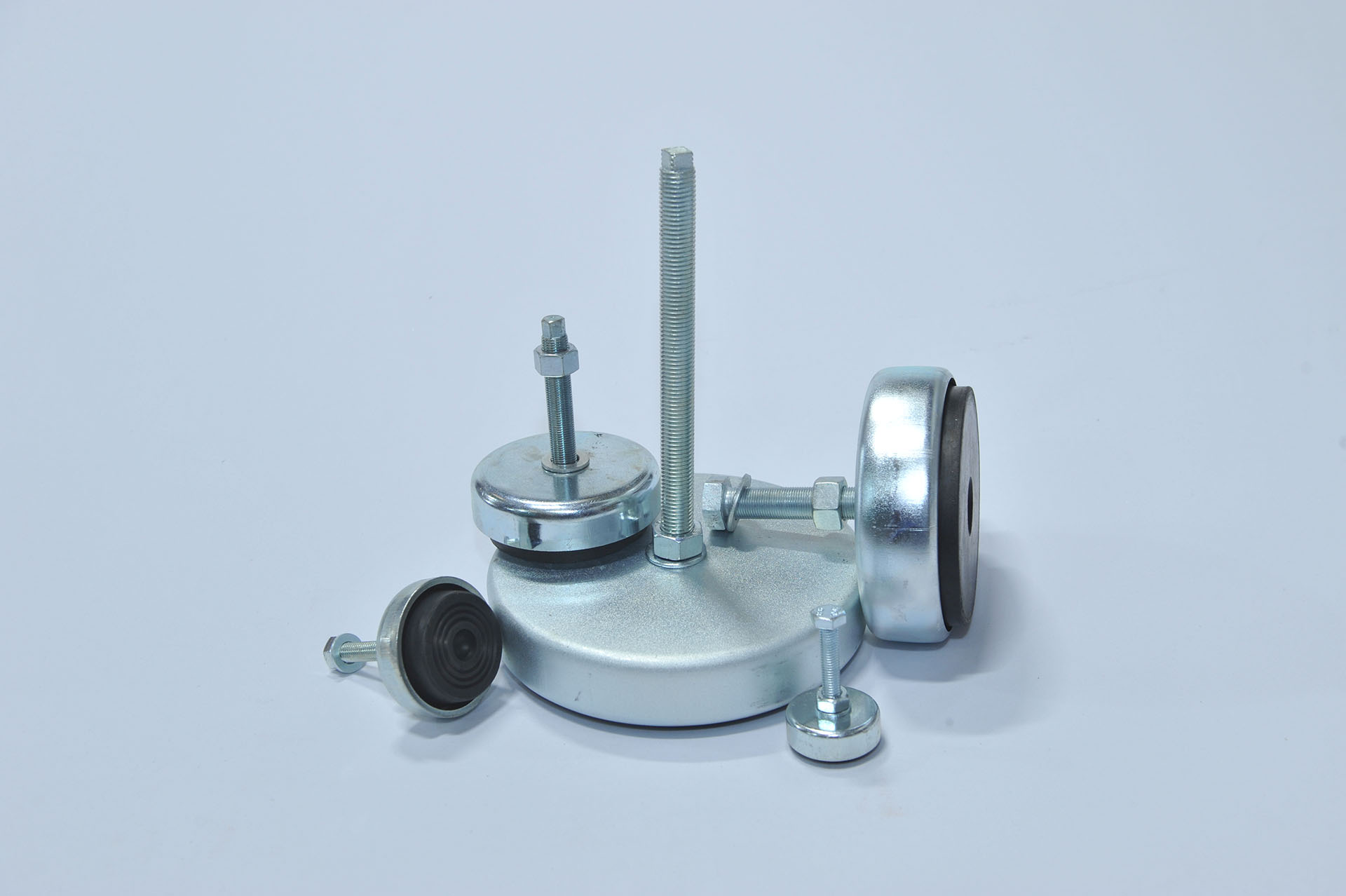

Isomount Farrat

I nostri supporti Isomount sono realizzati in acciaio zincato di altissima qualità e in gomma NBR Farrat ad alto smorzamento e resistente all’olio.

Il loro design è stato costantemente migliorato per garantire una lunga durata nel tempo contro il deterioramento meccanico e la corrosione chimica. Ciò è dimostrato da migliaia di applicazioni industriali in tutto il mondo.

La portata varia da 150 kg a 5.000 kg per supporto.

Contatto

Applicazioni dei macchinari

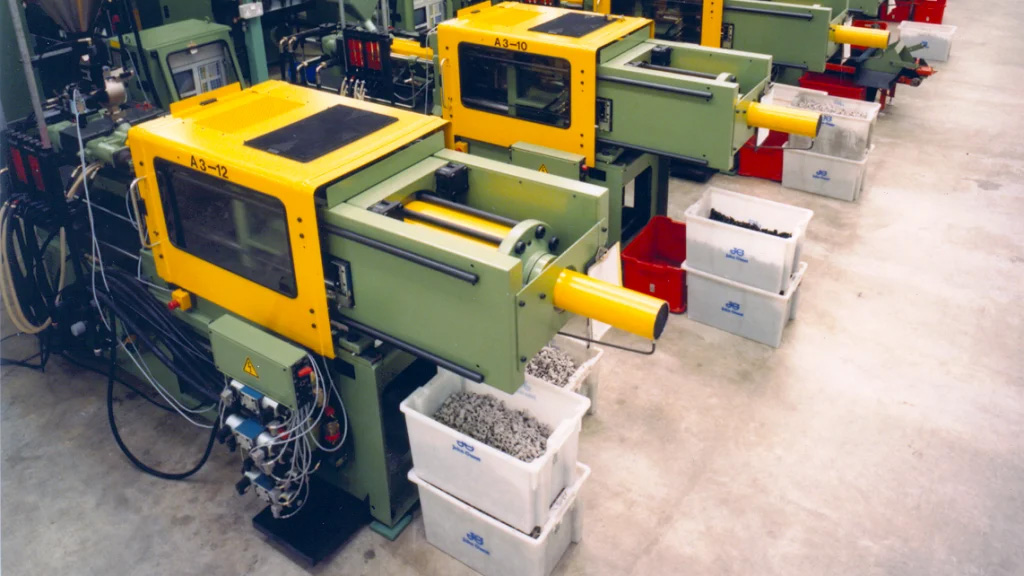

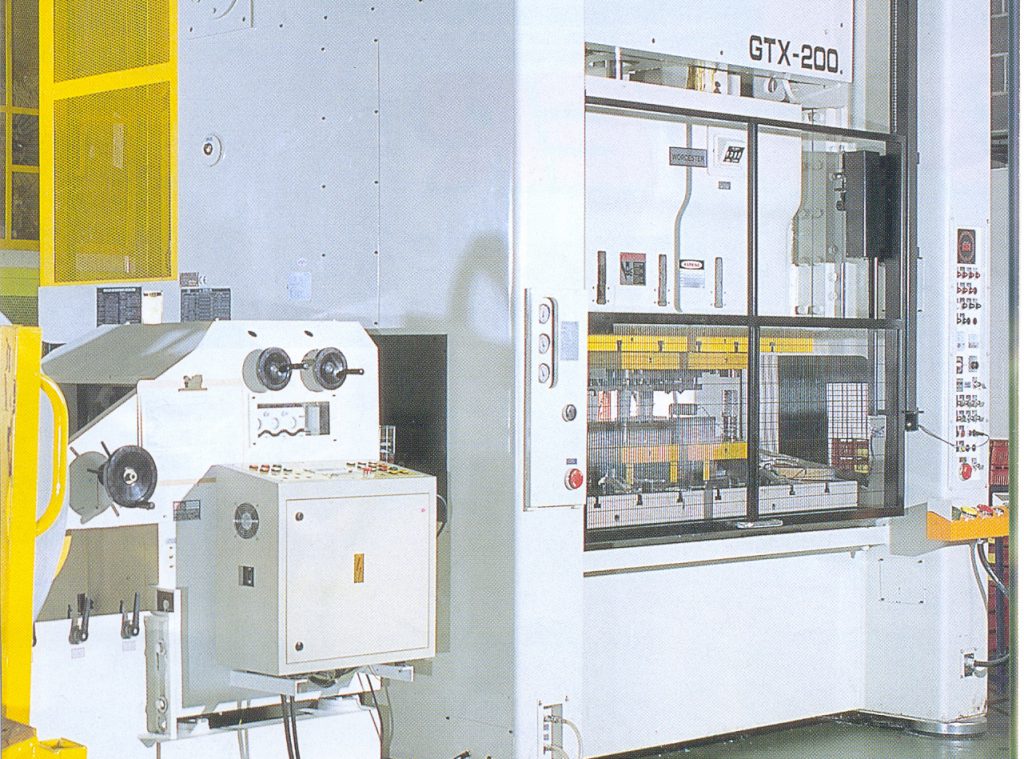

Macchine per lo stampaggio a iniezione, presse, macchine per forgiatura (idrauliche e meccaniche), macchine per pressofusione, punzonatrici a torretta, macchinari per la lavorazione della gomma, macchinari per l’imballaggio, macchinari di collaudo e misurazione, generatori diesel, centraline idrauliche, compressori e gruppi pompa.

Gamma di dimensioni degli isomount

Dimensioni e lunghezze Isomount

Rif.	Carico massimo (kg))	D1 (mm))	D2 (mm))	H1 (mm))	H2 (mm))	Regolazione verticale (mm))	Gomma standard (IRHD A)	Costante elastica verticale (kN/mm))	Costante elastica orizzontale (kN/mm))	Smorzamento (C/Cc)	Modulo dinamico-statico
0-70	150	50	36	21	30	9	-70	1.2	0.4	0.09	2.4
1-80	500	78	60	32	44	12	-80	3.3	1.2	0.09	2.4
2-80	1,200	118	100	39	55	16	-80	7	2.5	0.09	2.4
2H-80	1,500	120	100	55	70	15	-80	7	2.5	0.09	2.4
3HM-80	3,000	160	140	55	75	20	-80	17	6	0.09	2.4
35-80	4,000	200	170	55	75	20	-80	21	7	0.09	2.4
4-80	5,000	228	200	55	75	20	-80	26	10	0.09	2.4

Filettature delle viti

Unità	A testa esagonale (H)	Perno esagonale (SH)
0-70	M10x1,5	-
1-80	M10x1,5 M12x1,75	-
2-80	M12x1,75 M16x2,0	M16x1,5
2H-80	-	M16x1,5
3HM-80	M20x1,5	M20x1,5
35-80	M20x1,5 M24x1,5	M20x1,5 M24x1,5
4-80	M20x1,5 M24x1,5	M20x1,5 M24x1,5

Regolazione delle dimensioni e delle lunghezze delle viti

Stile H	M10x1,5	M12x1,75	M16x2.0	M20x1,5	M24x1,5
Lunghezza (mm))	60	80	100	100	130
Lunghezza: (mm))	80	100	150	150	150
Lunghezza: (mm))	-	-	-	250	200
Chiave inglese	17A/F	19A/F	24A/F	30A/F	36A/F

Stile SH	-	-	M16x1,5	M20x1,5	M24x1,5
Lunghezza: (mm))	-	-	100	170	170
Lunghezza: (mm))	-	-	120	-	-
Chiave inglese	-	-	12A/F	15A/F	19A/AF
